FA-1100系列

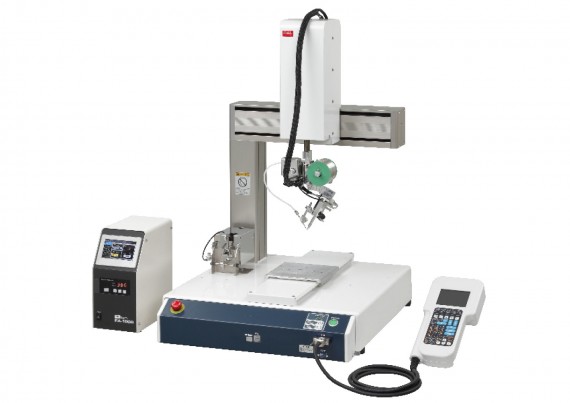

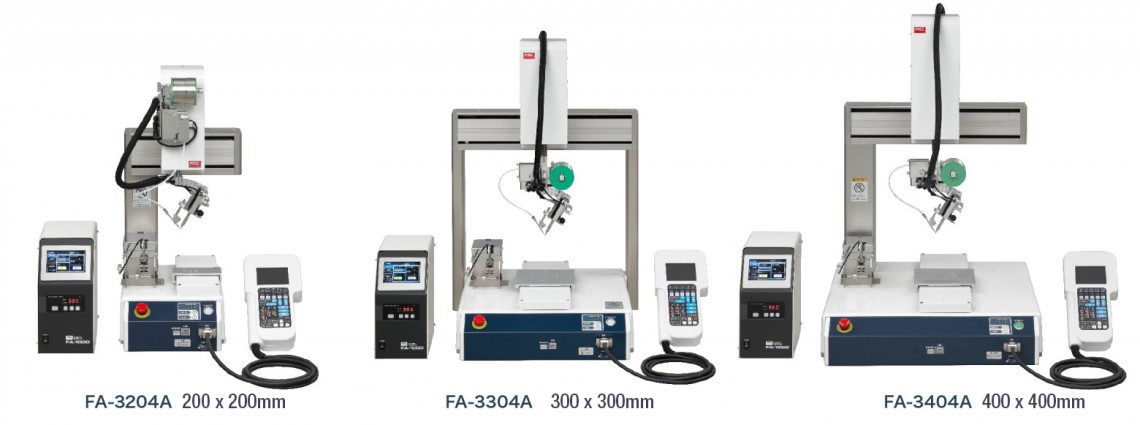

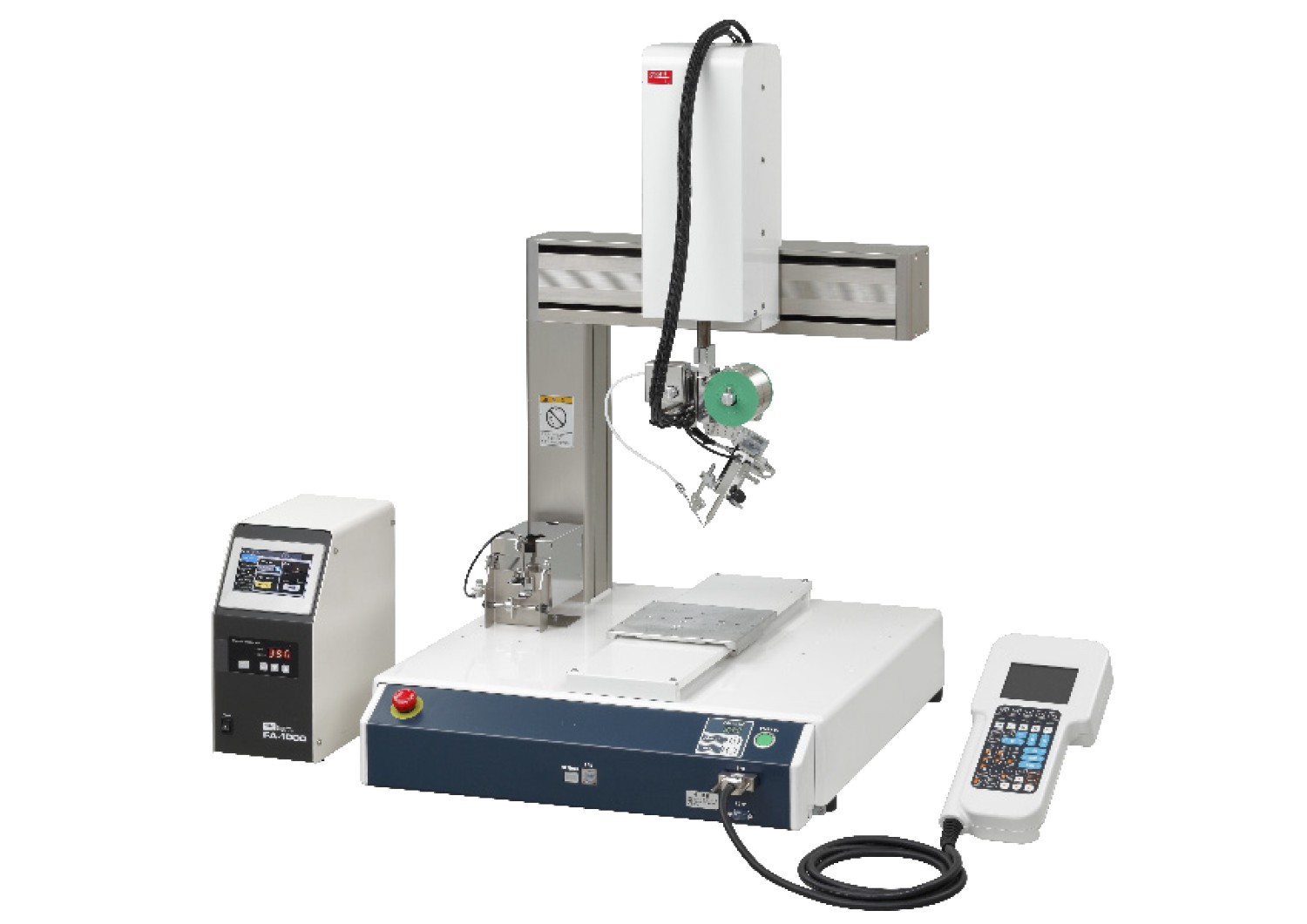

FA-1100标准配件焊接系统

实现现场需求的新模式

包装清单

特征

规格

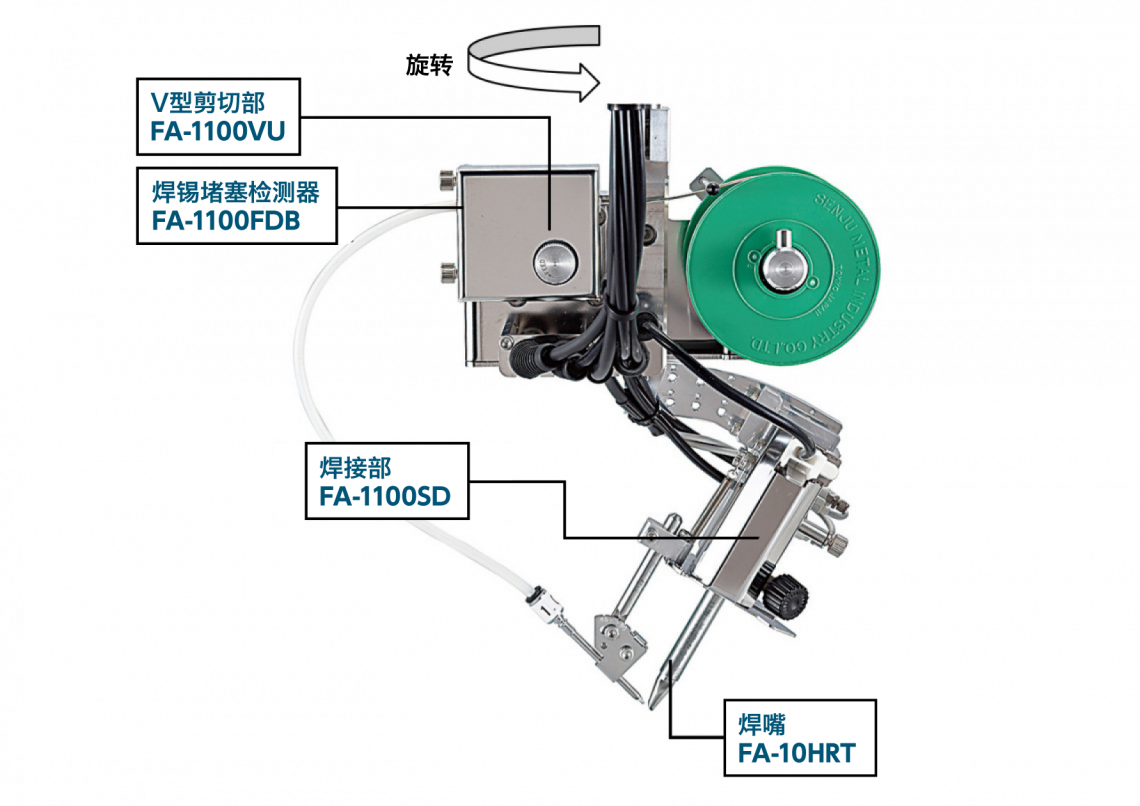

交换焊嘴

交换配件／选购配件

FA-1100系列的特征

・采用发热芯（150w）一体式焊嘴，可保证焊嘴温度的准确性与运行成本。使用内置式微型传感器，可消除发热芯发热而导致的不良影响。

・无缝隙线圈缠绕式特制发热芯。焊嘴尖端前置微型传感器，缩短了焊嘴升温与回温时间。

・日本国内加工生产焊嘴，根据客户需求可特殊定制焊嘴。

・可对应N2氮气。

FA-1000控制部（FA-1000/FA-1100系列共通）

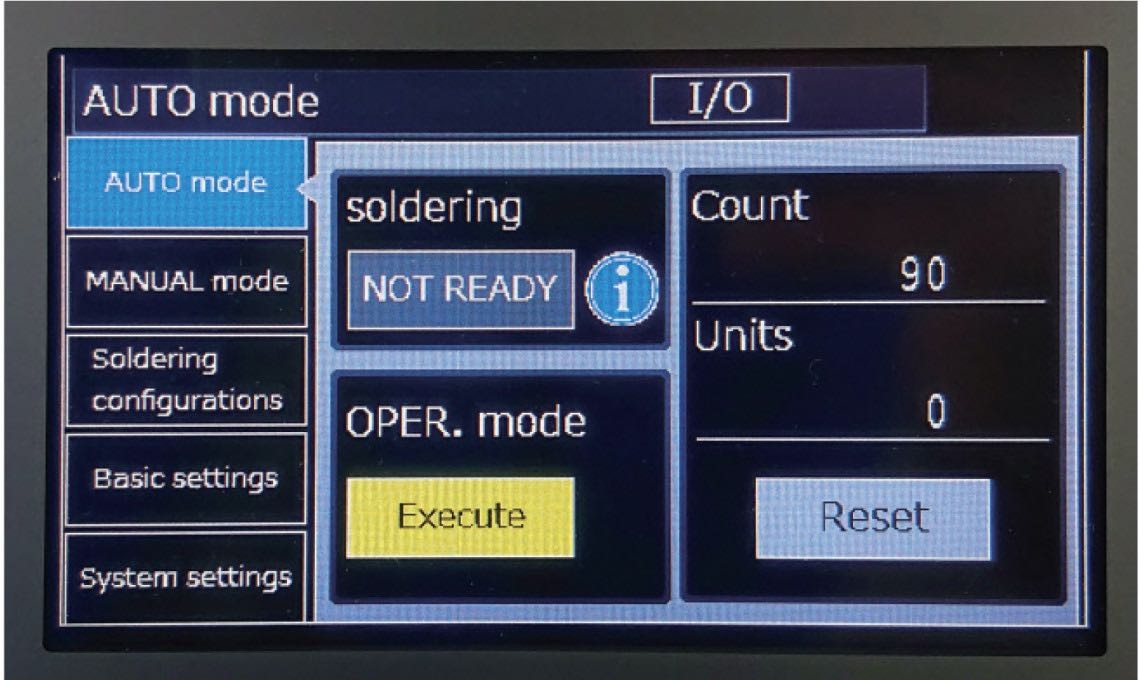

大尺寸触摸彩屏设计，改善了视屏效果与操作性。

可对应日本语、英语、中国语、西班牙语。

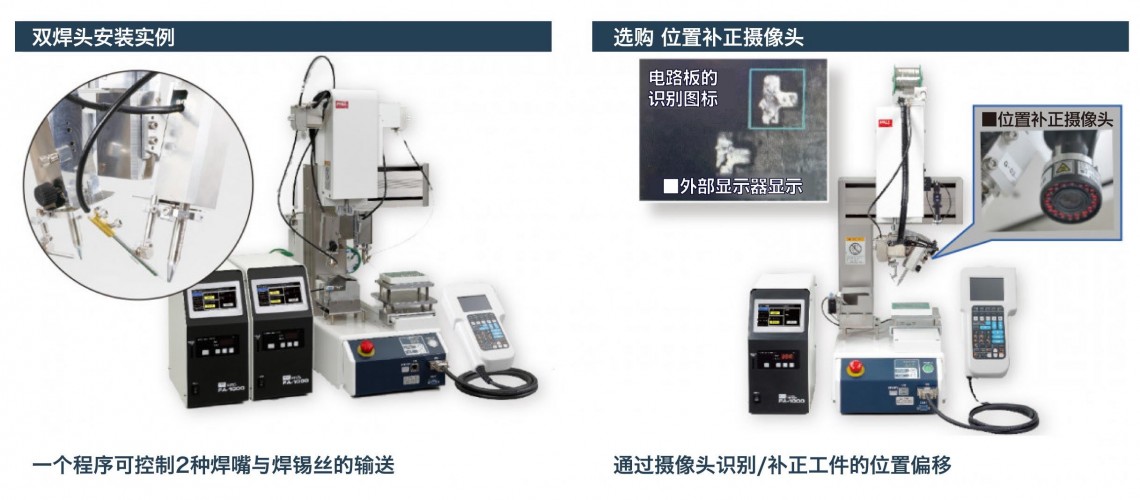

可根据客户需求特殊定制

可增加控制轴（最大4轴 + 外部2轴）

・可控制除XYZR以外的外部2轴的马达。（可最大控制6轴）

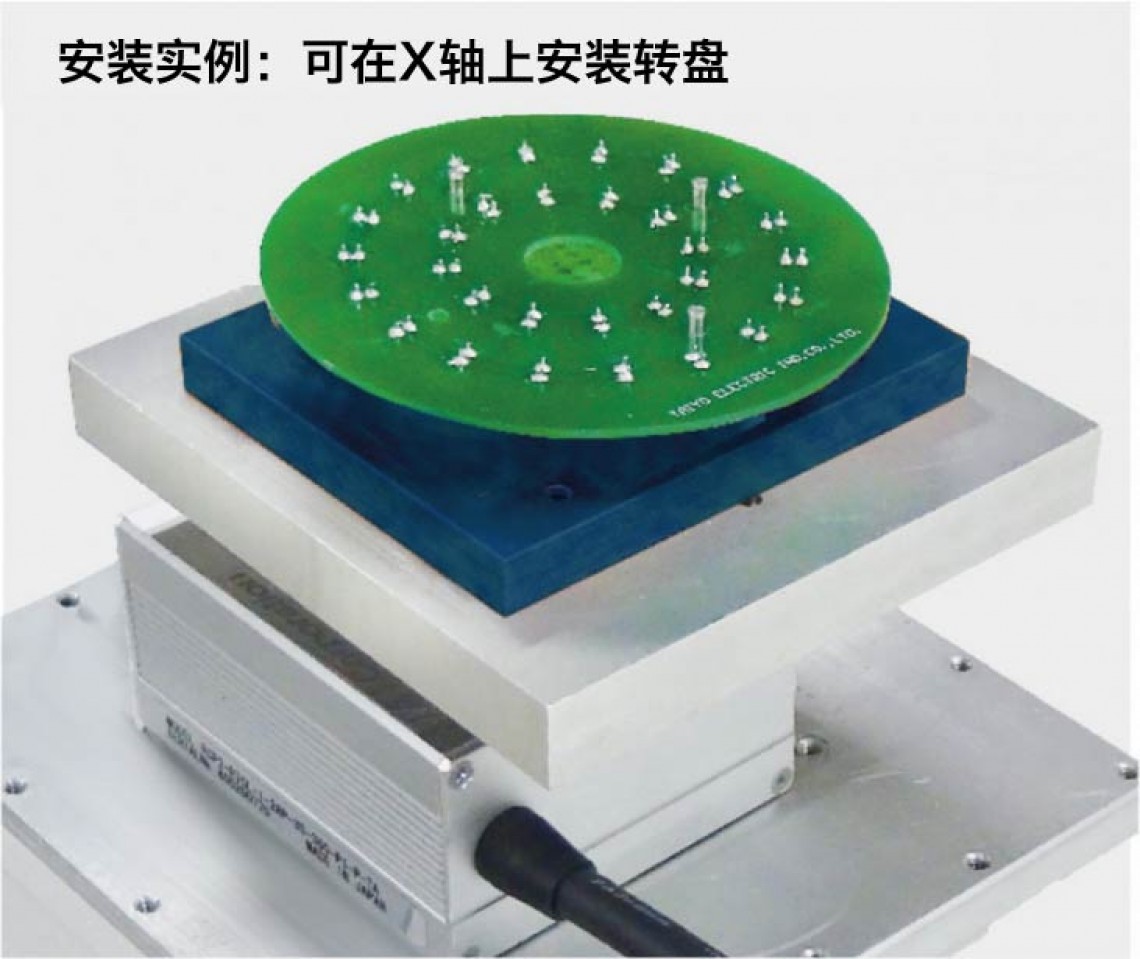

・可通过机器人控制转盘来调节工件方向，也可控制传送带的运转。

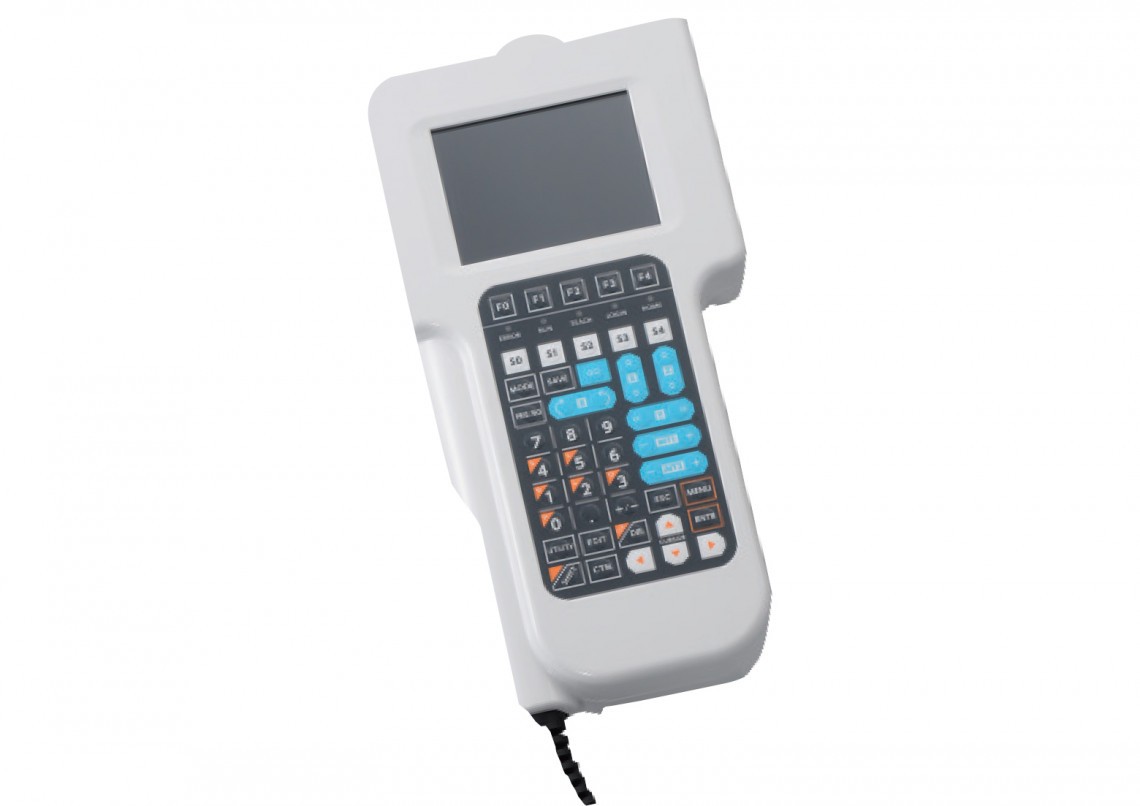

手动编程器

FA-JR3000-TP2

可使用手动编程器直观地设置坐标。

简单易懂的教导模式。

PC软件

FA-JR3000-PC2

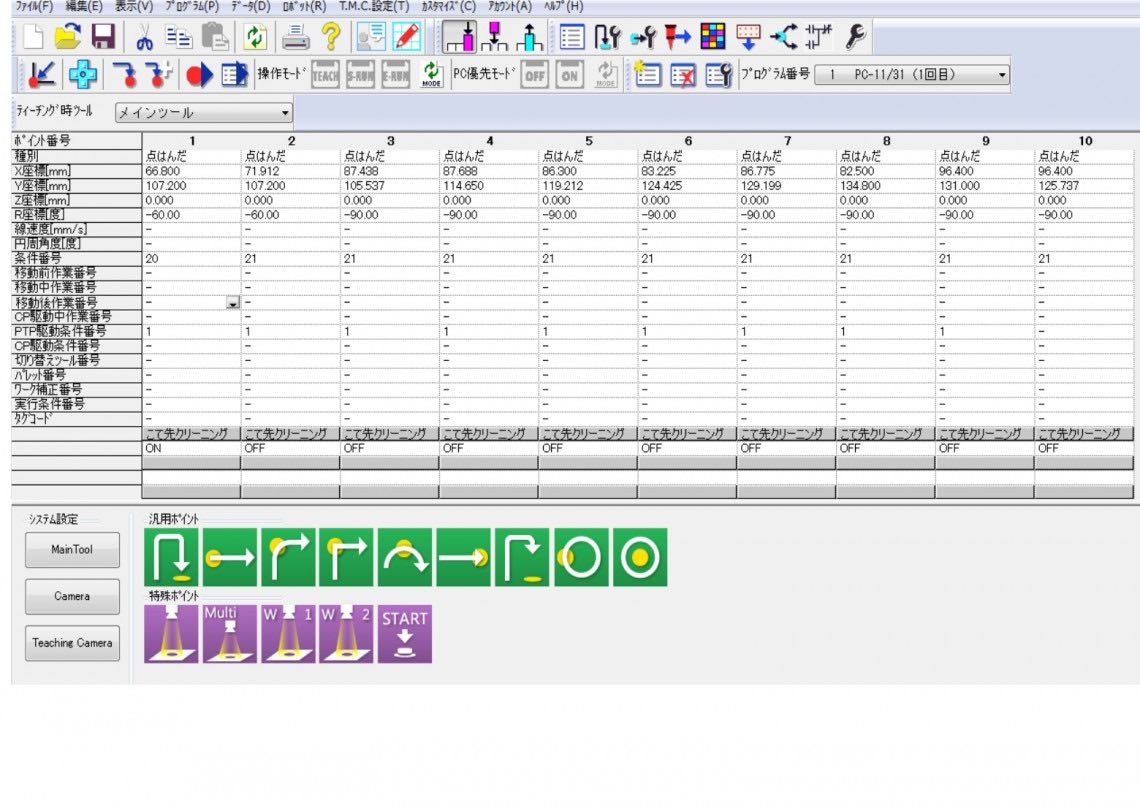

可在电脑上进行教导数据或自定义数据的作成・编辑或保存的软件。

※标配功能限定版软件。（只可用于数据的传送与接收、保存）

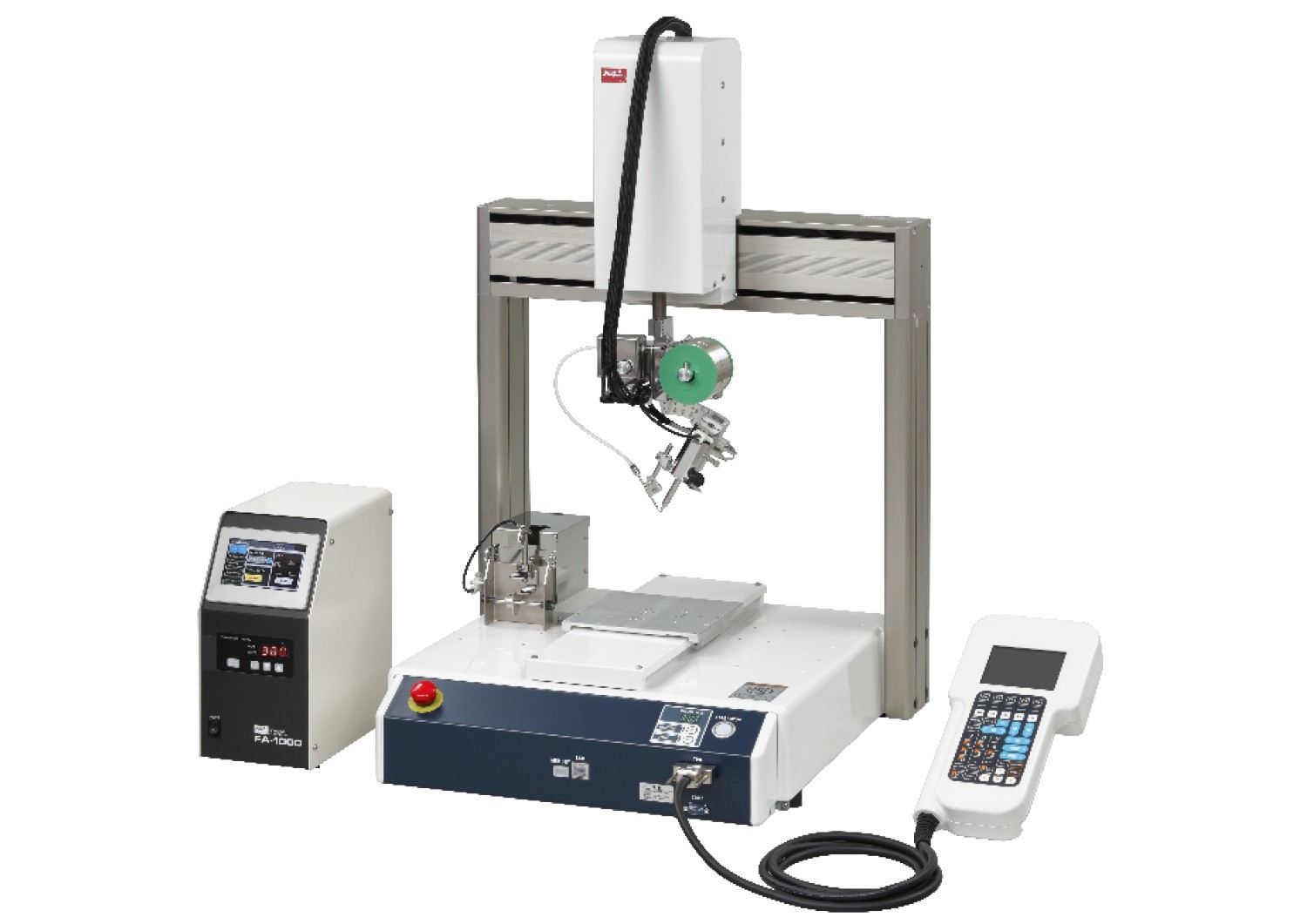

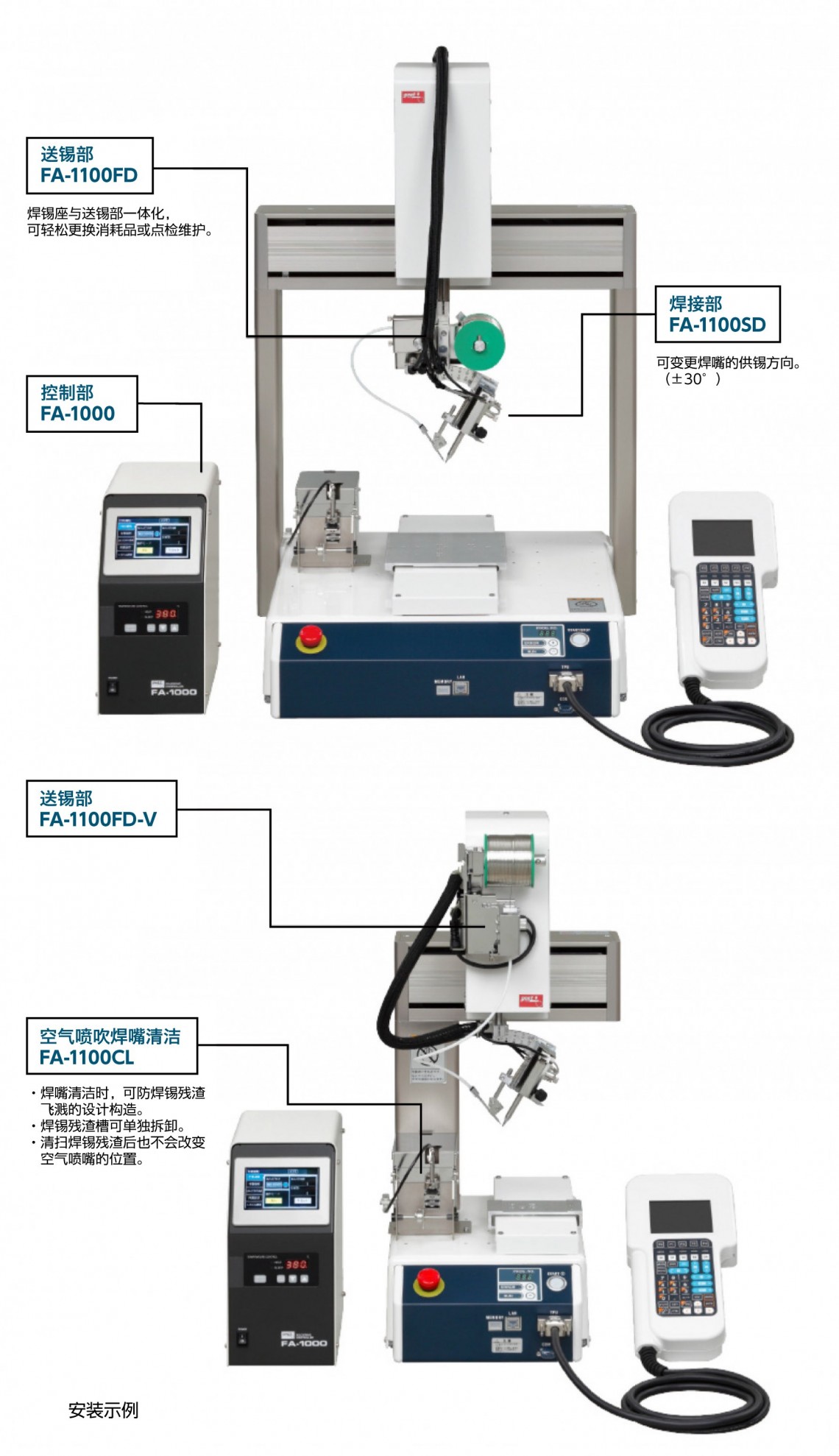

机器人安装示例

・焊接专用程序、教导简单

・手动编程器操作简单

・可登录999项程序

・可通过LAN或MEMORY储存卡输出数据。（选购的PC软件必需）

尺寸规格（PDF格式）

项目		JANOME4轴
项目		FA-3204A	FA-3304A	FA-3404A
外观形状		半悬臂型	门型	半悬臂型
动作范围	X・Y轴(mm)	200×200	300×320	400×400
	Z轴(mm)	50	100	100
	R轴(°)	−120 〜＋120（出厂值）
焊嘴到X轴承载台的高度（mm）		101	115
最高速度	X・Y轴(mm/sec)	700	900
	Z轴(mm/sec)	250	400
	R轴(°/sec)	600	900
位置重复精度	X・Y・Z轴(mm)	±0.01
位置重复精度	R轴(°)	±0.008
教导方法		手动编程器或PC软件
程序数量		999
最大点储存数量		32,000

特殊定制

产品规格

		FA-3204A	FA-3304A	FA-3404A
轴数		标准4轴可追加2轴(选购) 最大6轴
可动范围	X轴	200㎜	300㎜	400㎜
	Y轴	200㎜	320㎜	400㎜
	Z轴	50㎜	100㎜	100㎜
	R轴	±120°(最大±360°)	±120°(最大±360°)	±120°(最大±360°)
外观形状		半悬臂型	门型	半悬臂型
最大可搬重量(工件)		7㎏	15㎏	15㎏
最高速度(PTP驱动)	X・Y轴	700㎜/sec	900㎜/sec	900㎜/sec
	Z轴	250㎜/sec	400㎜/sec	400㎜/sec
	R轴	600°/sec	900°/sec	900°/sec
最高速度(CP驱动)	X・Y・Z轴合成	600㎜/sec	850㎜/sec	850㎜/sec
位置重复精度	X・Y轴	±0.01㎜
	Z轴	±0.01㎜
	R轴	±0.008°
工件尺寸(最大夹具尺寸)		200㎜×145㎜	300㎜×275㎜	400㎜×355㎜
位置示教方法		远程教导(JOG) / 数值输入（MDI)
教导形式		手动编程器（选购），可直接编程教导。
		PC软件（选购），线上教导
画面显示的切换	单位	mm、inch
	语言	日语、英语、法语、西班牙语、意大利语、德语、
		韩语、中国语（简体字、繁体字）、捷克语、越南语
程序数量		999项
点储存数量		最大32000点
外部输入与输出	I/O-SYS（标准搭配）	输入16点/输出16点
	I/O-1（标准搭配）	输入8点/输出8点(※含继电器输出4点)※与FA-1000TCM连接用
	I/O-MT/I/O-S	I/O-MT:控制外部马达(选购)
		I/O-S:连接区域传感器等联锁装置。（选购）
	COM1（标准搭配）	RC-232C(控制外部机器用、COM命令)
	COM2（标准搭配）	RC-232C（控制外部机器用）※与FA-1000连接用
	COM3（标准搭配）	RC-232C(控制外部机器用)
	MEMORY（标准搭配）	连接USB储存卡用
	LAN（标准搭配）	采用以太网(10BASE-T/100BASE-TX)与电脑连接
		(通过程序命令控制机器人、与PC软件连接)
简易PLC功能		最大100项程序、最大1000步/1程序
驱动方式		5相脉冲马达驱动
控制方式		PTP(Point to Point)控制/CP(Continuous Path)控制
补间功能		3D直线补间
电源		AC100–120V　(单相)
		AC220–240V　(单相)
消耗功率		200W
使用环境	使用温度	0–40℃
	相对湿度	20–90％(无结露现象）
	标高	1,000ｍ以下
